中央電機計器製作所

中央電機計器製作所の概要と特徴

中央電機計器製作所は、創業から培ってきた電機・電子計測分野の技術を課題解決に繋げてきたメーカーです。計測制御技術や画像処理技術を駆使したものづくりによって、顧客の課題解決パートナーとして多くのテスト・計測・制御システムを提供してきた実績があります。

検査可能な対象と検出可能な欠陥

中央電機計器製作所が提供する検査装置の利点

検査対象製品や求められる検査内容に応じてシステムのカスタマイズが可能です。最小限のシステム構成から進めて、必要に応じて機能を追加したり、光学機器の組み合わせを変えて適した画像処理を提供するなど、要望に合わせた調整が行えます。

中央電機計器製作所の製品一覧

微細欠陥検査装置

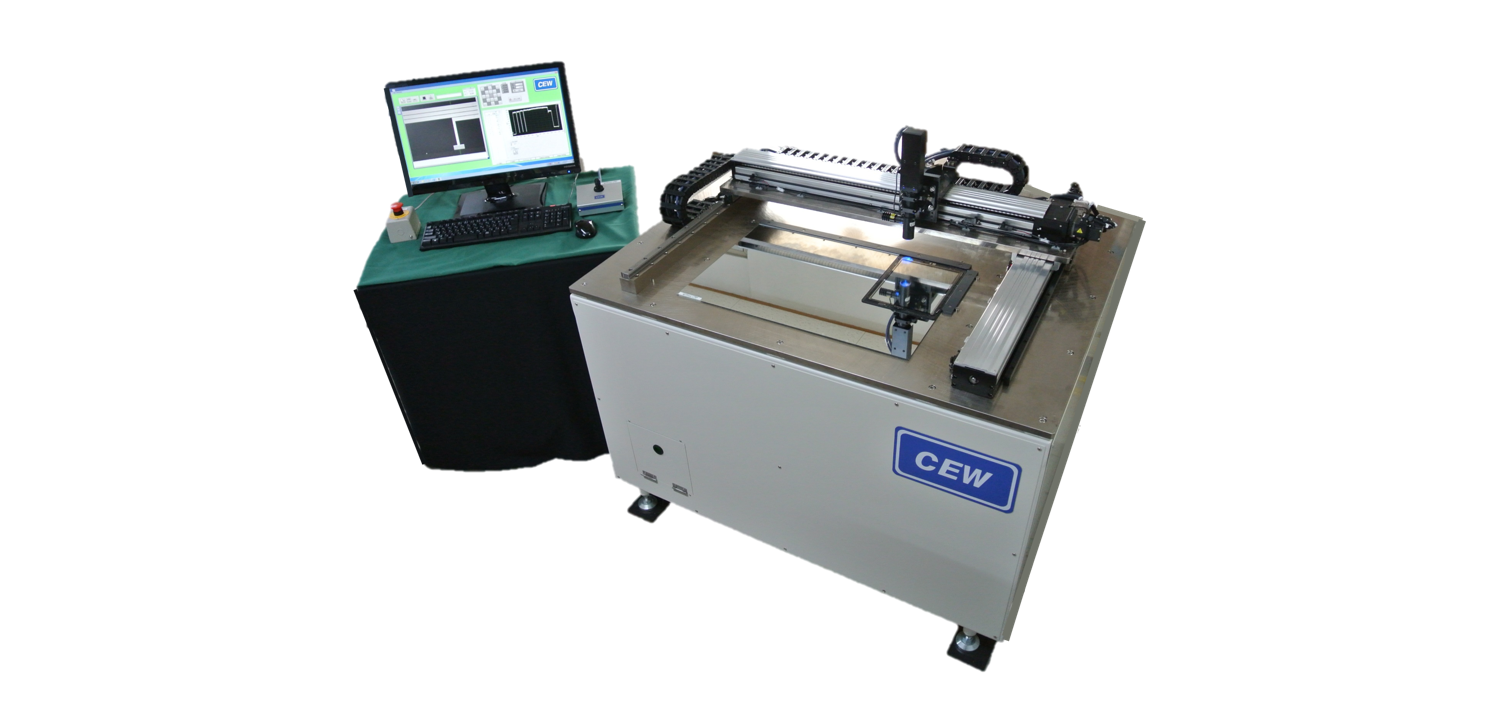

微細欠陥検査装置
引用元::中央電機計器製作所公式サイト
https://www.e-cew.co.jp/products/micro_defect_id/

光学分解能1.8μmという非常に高い解像度を誇るカメラと、高精度なX-Yステージを組み合わせた2次元画像検査装置です。光学フィルム、樹脂シート、タッチパネルなどの表面に発生する微細なキズや異物を検出する用途に適しており、基板や金属表面上の欠陥検査にも活用できます。

超大型ワーク表面検査装置

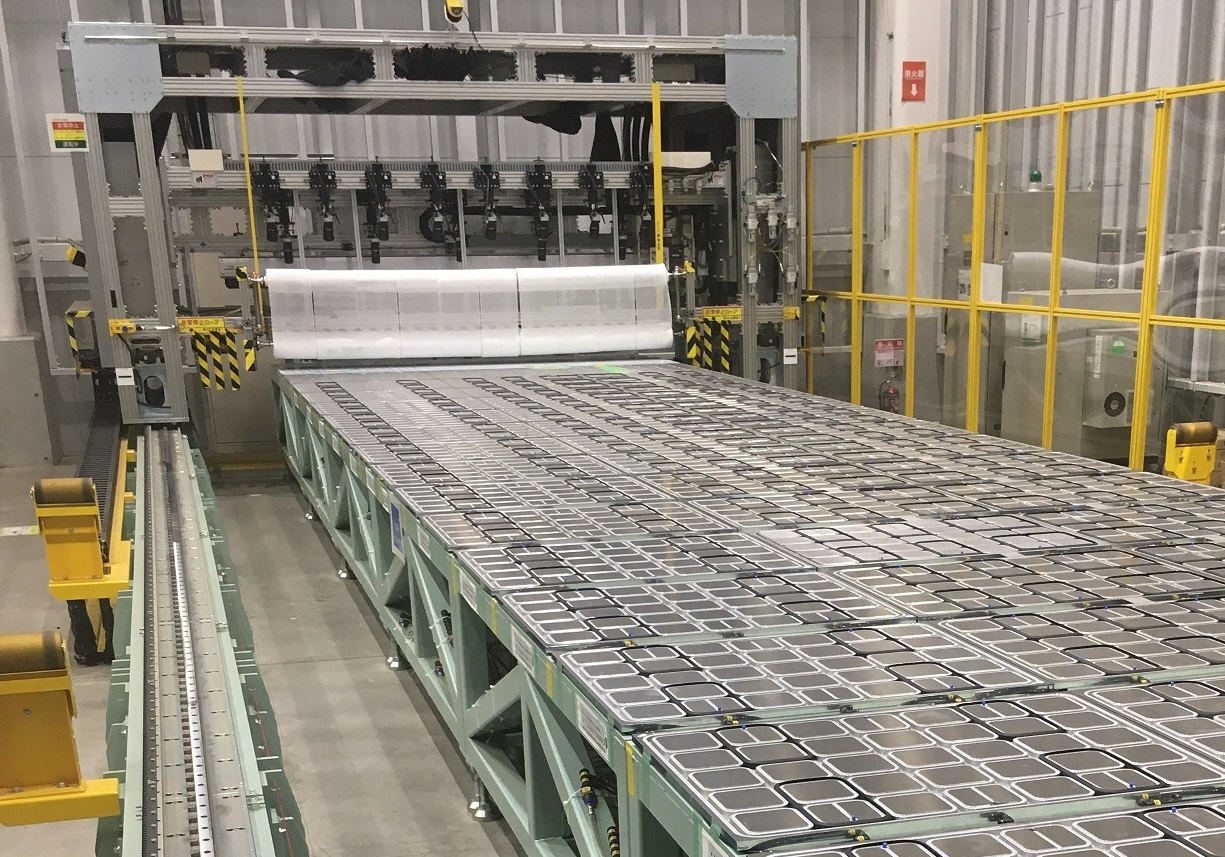

超大型ワーク表面検査装置
引用元:中央電機計器製作所公式サイト
https://www.e-cew.co.jp/products/large_si/

長大な金属板など超大型ワークの表面欠陥を高速に自動検査できる装置です。例えば長さ10m×幅2m程度の金属板表面に生じた微小な凹み、ふくらみ、変色といった欠陥を、人手に頼らず機械で検出します。

外観は大型の自動車洗車機にも似た構造で、検査装置本体(多軸ステージに搭載したカメラユニット)が約15mの長さのレール上を走行しながら対象ワークをスキャニングします。

そのほかの製品

表面欠陥検査装置は、目的の検査や対象物に対応しているかで選ぶのが大前提です。
基本性能やコストはもちろん、そのメーカーを選ぶことで
どんなメリットが得られるのかを見極め、導入効果の最大化を図りましょう。

まとめ

中央電機計器製作所は、長年培った計測・検査技術と最新の画像処理・AI技術を融合し、微細な電子部品から超大型の構造物に至るまで幅広い対象を網羅する検査ソリューションを提供しています。

顧客ごとの課題に応じたカスタムメイドの提案力と、ハード・ソフト一貫の開発力を強みとして、社会インフラを支える様々な分野において活躍する企業です。

当サイトでは検査装置選定で重要となる「検査対象別」におすすめしたい企業3選をまとめています。貴社が求める導入効果を見極めた選択の参考としてください。

株式会社中央電機計器製作所の会社情報

本社所在地 大阪市都島区内代町2-7-12
設立 1960年
問合せ先 https://www.e-cew.co.jp/contact/
公式サイト
(コーポレート公式)
https://www.e-cew.co.jp/
(https://www.e-cew.co.jp/)
