タキカワエンジニアリング

目次
目次

タキカワエンジニアリングの概要と特徴

タキカワエンジニアリングは検査・測定装置のメーカーであり、主に押出成形品の製造ラインにおけるさまざまな工程の品質管理を担う製品を揃えています。表面欠陥検査装置は、製品の表面状態を接触することなく高い精度で検査。押出成形品のほか、柔らかい素材や透明素材にも対応可能です。

検査可能な対象と検出可能な欠陥

タキカワエンジニアリングが提供する検査装置の利点

タキカワエンジニアリングの欠陥検査装置は、光反射法で検出するFM-Lシリーズと、画像処理によって検出するFG-4Sがあります。FM-Lは透明体や半透明体に対して高い検出能力を発揮するのに対し、FG-4Sは円筒形状や一定速度で動く物に対する検査に適しています。

タキカワエンジニアリングの製品一覧

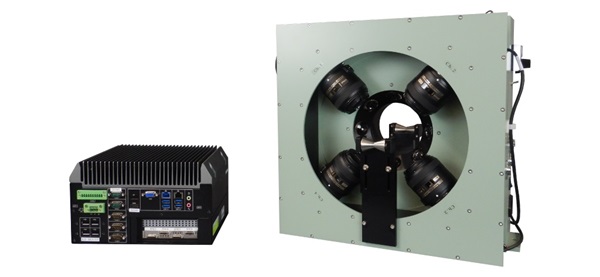

画像処理欠陥検出器FG-4S

画像処理欠陥検出器FG-4S
引用元:タキカワエンジニアリング公式サイト
https://takikawa-eng.co.jp/products/fg-4s/

ラインセンサカメラで撮影した画像を基に、ケーブルやチューブといった押出成形品の表面にある欠陥を発見するのが画像処理欠陥検出器です。
欠陥を撮影したチャンネルや時間が分かるように記録されることから、実際の欠陥との照合が容易になります。

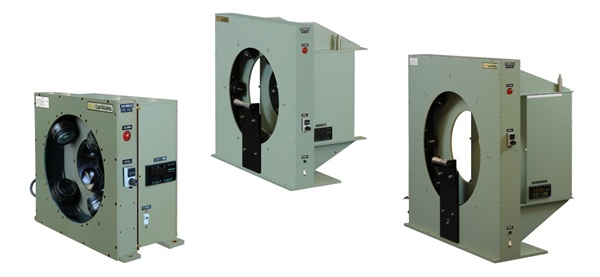

表面欠陥検出器FM-L

表面欠陥検出器FM-L
引用元:タキカワエンジニアリング公式サイト
https://takikawa-eng.co.jp/products/fm-l/

ケーブルなどの表面に、LEDを光源とするライトを当て、乱反射した欠陥部分の光を光電池で受光、電気信号に変換することで異常を検出する装置です。
プラスチックパイプやケーブルの表面を1台で全周調べることができ、ピンホールも検出可能です。

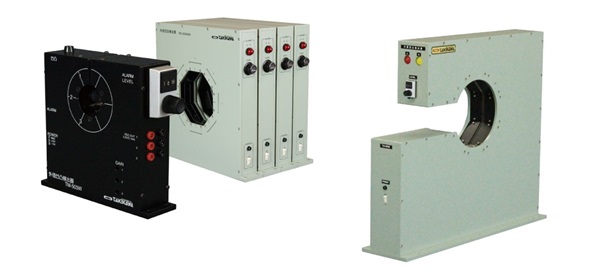

外径凹凸検出器TMシリーズ

外径凹凸検出器TMシリーズ
引用元:タキカワエンジニアリング公式サイト
https://takikawa-eng.co.jp/products/tm/

対象物に一定の光量を照射し、透過してくる光量の変化を検出することで外径上にある凹凸を監視する装置です。
ビニール電線やケーブル、ガラス管、パイプなど様々な製造ラインに導入可能です。色や材質に関係なく、非接触で高速・連続での検出ができます。

表面欠陥検査装置は、目的の検査や対象物に対応しているかで選ぶのが大前提です。
基本性能やコストはもちろん、そのメーカーを選ぶことで
どんなメリットが得られるのかを見極め、導入効果の最大化を図りましょう。

光学フィルム・樹脂・保護フィルムなど
表面欠陥検査装置カスタマイズ事例を見る

まとめ

タキカワエンジニアリングは、押出成形品の製造ラインに強みを持つ検査・測定装置メーカーです。表面欠陥検査装置は非接触での高精度検査を可能にし、柔らかい素材や透明素材にも対応できる点が特徴です。

画像処理型のFG-4Sや光反射型のFM-L、外径凹凸検出器TMシリーズなど、多彩な製品群を展開。ピンホールやシース不良、異物混入など幅広い欠陥を検出でき、ケーブルやパイプなど円筒形状の製品にも対応しています。

当サイトでは検査装置選定で重要となる「検査対象別」におすすめしたい企業3選をまとめています。貴社求める導入効果を見極めた選択の参考としてください。

タキカワエンジニアリング株式会社の会社情報

本社所在地 東京都八王子市子安町3-35-5
設立 1978年8月
問合せ先 042-645-8920
公式サイト
(コーポレート公式)
https://takikawa-eng.co.jp/
