大石測器は、静岡県浜松市を拠点に2008年に設立された産業用検査機器メーカーです。「物の疵（キズ）、形状を検出する」技術の高度化に取り組み、特に物理的な接触を伴わない「非接触検査技術」に強みを持ちます。光・レーザー・画像処理技術を組み合わせ、多様な産業ニーズに対応しています。
大石測器の装置は、光学技術を用いた「非接触式」であることが特徴です。製品表面を傷つけるリスクがなく、最大分速500mの高速検出などにも対応可能です。さまざまな検査や要望に応える形で製品を展開しています。

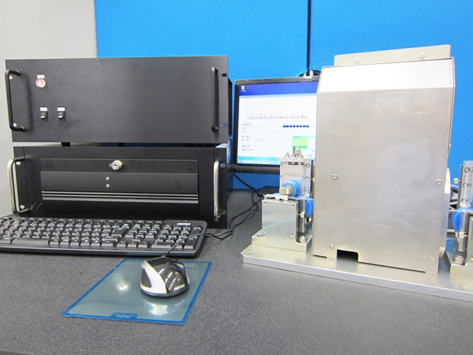

主力の「NewWireInspector」は、精度の高さを追求した検査システムです。複数の受光素子をにより死角を減らし、高速サンプリングで微小欠陥を捕捉します。また、分離型モデルでは形状が複雑なワークや透明体の検査にも対応します。
他にも「WireInspectorLine」などは、特許取得済みのレーザー技術を採用し、最大500m/minの高速ラインに対応。微細なキズの見逃しを防ぎ、NG画像の保存やCSV出力によるデータ管理も可能です。ノイズキャンセル機能等により誤検知も抑制されています。
表面欠陥検査装置は、目的の検査や対象物に対応しているかで選ぶのが大前提です。
基本性能やコストはもちろん、そのメーカーを選ぶことで
どんなメリットが得られるのかを見極め、導入効果の最大化を図りましょう。"
光学フィルム・樹脂・保護フィルムなど
表面欠陥検査装置カスタマイズ事例を見る
光とレーザーを応用した非接触検査技術の専門企業である大石測器は、目視検査を超える高性能なソリューションを提供している点が特徴です。必要な条件下で問題なく活用できるように設計されています。
独自の光学設計による微細検出能力や、現場のスペース制約に対応する分離型センサなど、現場適応力の高さが魅力です。確実な品質管理とトレーサビリティを求める現場において、有力な選択肢となるでしょう。
| 本社所在地 | 静岡県浜松市東区笠井新田町1746番地6 |
|---|---|
| 設立 | 2008年 |
| 問合わせ先 | 053-431-0296 |
| 公式サイト（コーポレート公式） | http://www.ohishi-sokki.jp/（http://www.ohishi-sokki.jp/） |
