大橋電器の概要と特徴

有限会社大橋電器は1965年に操業を開始し、群馬県中之条町を拠点にワイヤーハーネスや器具部品の製造を手がけてきた企業です。量産から多品種小ロットまで柔軟に対応し、自社開発の治具・設備を強みに品質向上と省人化を意識したものづくりを推進。近年はAI搭載の画像検査装置の販売にも取り組み、検査工程の効率化や立上げ負荷の軽減といった現場ニーズに応える体制を整えています。

検査可能な対象と検出可能な欠陥

大橋電器が提供する検査装置の利点

大橋電器の画像検査装置は、現場での使いやすさと立上げの速さを重視している点が利点です。フラッグシップのMieraはタッチパネル式で、製品ごとの細かな設定やプログラムの登録・呼出しができ、検査条件の切替をスムーズにします。新機能のAIトリガにより、従来必要だったタイミングセンサを不要とし、画面内にワークが入れば検出できる設計として、検査の取りこぼしや“反応待ち”のストレス軽減を狙います。

さらに「学習サーチ」はOK品1枚のみで登録できるとされ、NGサンプルを揃えにくい現場でも導入しやすいのが強み。コンパクトモデルODF-IM251Tは学習ツールを中心に、色面積・OCR・外観検査などにも対応し、AI撮像で外乱光の影響を受けにくいと説明されています。低価格帯のカラーチェッカーODF-G242T(タブレット付属)も用意され、用途と予算に合わせて選びやすいラインアップです。

大橋電器の製品一覧

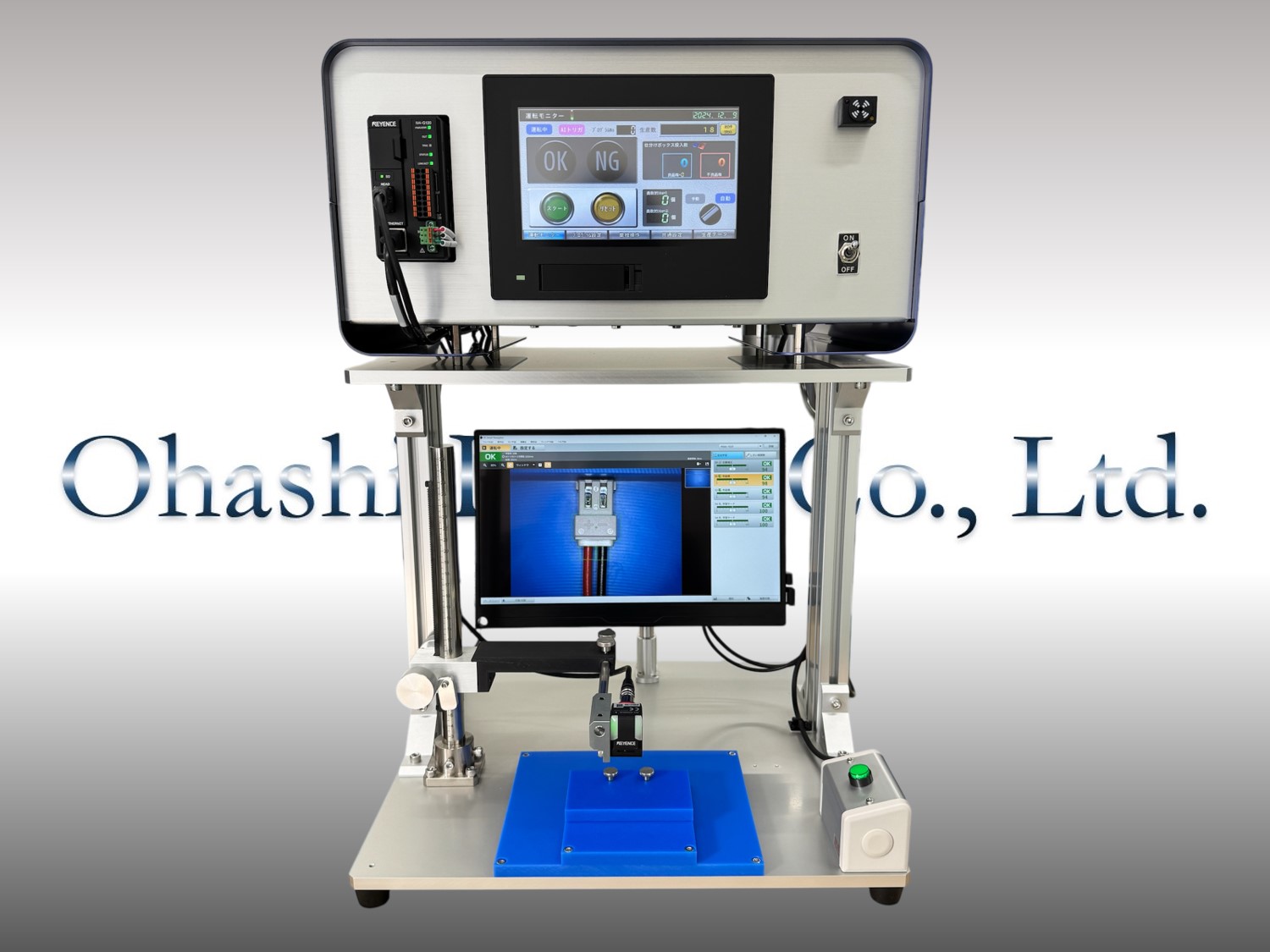

画像検査装置 Miera

画像検査装置 Miera
引用元:大橋電器 公式HP
https://ohashi-denki.co.jp/business-introduction/business-introduction-2/

Mieraは「最新AIを搭載したフラッグシップモデル」として紹介され、タッチパネルで製品ごとの設定やプログラム登録・読出しができる点が特徴です。検査条件の切替が多い現場でも、操作を標準化しやすく、段取り替えの負担軽減が期待できます。

また新機能のAIトリガにより、従来必要だったタイミングセンサを不要とし、画面内にワークが入れば検出できる設計と説明されています。さらに「学習サーチ」でOK品1枚のみの登録が可能になり、NGサンプルを準備しづらい場合でも立上げ時間の短縮を狙える点が訴求されています。

AI搭載画像検査装置 ODF-IM251T

AI搭載画像検査装置 ODF-IM251T
引用元:大橋電器 公式HP
https://ohashi-denki.co.jp/business-introduction/business-introduction-2/

ODF-IM251Tは「AI搭載コンパクトモデル」として、AIの考え方を理解しやすい“学習ツール”を中心にした位置づけです。OK/NGを覚えさせることで、熟練者の目視に頼っていた検査を、誰でも同じ基準で行えるようにする狙いが示されています。

端子未挿入はランス形状を学習させて検出でき、色面積・OCR・外観検査などのツールも搭載。さらにAI撮像により外乱光の影響を受けにくく、作業場所の変更にも対応しやすいと説明されています。小規模ラインや省スペース環境で、まずAI検査を導入したい場面で検討しやすいモデルです。

カラーチェッカー ODF-G242T

カラーチェッカー ODF-G242T
引用元:大橋電器 公式HP
https://ohashi-denki.co.jp/business-introduction/business-introduction-2/

ODF-G242Tは「より安く、より簡単に、より小さく」をコンセプトにしたカラーチェッカーとして紹介されています。タブレット付属で、導入後すぐに使い始めやすい点が明記されており、専用端末の準備や運用設計の負担を抑えたい現場に向きます。

用途としては「ハーネスのカラーさえ見れれば良い」というニーズを想定し、ハーネスカラー検査の運用に合わせた導入を提案。装置サイズ(W260×D350×H432mm)も示されており、設置スペースを検討しやすい点もポイントです。

表面欠陥検査装置は、目的の検査や対象物に対応しているかで選ぶのが大前提です。
基本性能やコストはもちろん、そのメーカーを選ぶことで
どんなメリットが得られるのかを見極め、導入効果の最大化を図りましょう。

使用例

製品が実際に導入されている使用例はありませんでした。

光学フィルム・樹脂・保護フィルムなど
表面欠陥検査装置カスタマイズ事例を見る

まとめ

有限会社大橋電器は、ワイヤーハーネスを中心とした検査ニーズに向けて、AI搭載の画像検査装置ラインアップを提供しています。端子未挿入や欠品の検出に加え、カラーチェック/OCR検査/外観検査といった機能を備え、現場の課題に合わせた運用を組み立てやすい点が特徴です。タッチパネルによる設定切替やAIトリガ、OK品1枚で登録できる学習機能など、立上げ・段取りの負担軽減を意識した設計が示されており、省人化や検査工程の効率化を検討する現場の選択肢になります。
